آٹوموبائل موٹر سائیکل سٹینلیس سٹیل پائپ

Zhejiang Shuangsen Metal Technology Co., Ltd.، اعلی کارکردگی والے ٹیوبلر مصنوعات بنانے والی کمپنی، شدید متحرک بوجھ اور تھرمل سائیکلنگ کے لیے انجنیئر شدہ آٹوموبائل موٹر سائیکل سٹینلیس سٹیل پائپ فراہم کرتی ہے۔ معیاری ویلڈڈ ٹیوبوں کے برعکس، ہمارا عمل نائٹروجن شیلڈ ویلڈنگ اور 860°C پر خالص ہائیڈروجن برائٹ اینیلنگ کے ذریعے شیڈو فری ویلڈ سیون کو یقینی بناتا ہے۔ مکینیکل خصوصیات مسلسل 690MPa ٹینسائل سے تجاوز کرتی ہیں> 30% توسیع کے ساتھ، جس کی توثیق چپٹی، موڑنے اور پھیلانے والے ٹیسٹوں سے ہوتی ہے۔ 1000 گھنٹے نمک کا سپرے سنکنرن مزاحمت کی تصدیق کرتا ہے۔ 409/410/304/316L، Φ8–273mm، 0.4–3.5mm دیوار میں دستیاب ہے – ایگزاسٹ سسٹمز، شاک ابزربر سلنڈرز، اینٹی رول بارز، اور موٹر سائیکل کے فریموں کے لیے مثالی ہے۔

متحرک بوجھ اور تھرمل سائیکلنگ کے لیے انجینئرڈ

ایگزاسٹ سسٹم، جھٹکا جذب کرنے والے سلنڈر، اور فریم ڈھانچے ایسے نلکے کا مطالبہ کرتے ہیں جو کمپن، اعلی درجہ حرارت کے آکسیکرن، اور مکینیکل تھکاوٹ کو برداشت کرتی ہے۔ اس پروڈکٹ لائن کی توثیق ایک جامع ٹیسٹ نظام کے ذریعے کی گئی ہے جو حقیقی دنیا کے آپریٹنگ حالات کی تقلید کرتی ہے:

• تناؤ کی طاقت≥690 MPa - ASTM E8 کے مطابق یونیورسل ٹیسٹنگ کے ذریعے تصدیق شدہ۔
• توسیع کی شرح>30% - swaging اور آخر میں تشکیل دینے والی کارروائیوں کے لیے لچک کو یقینی بناتا ہے۔
• چپٹا ٹیسٹ- مخصوص اونچائی پر کمپریس کرنے پر کوئی پھٹ یا کریکنگ نہیں ہے۔
• موڑنے کا ٹیسٹ- فریکچر کے بغیر مینڈریل پر 180° جھکنا۔
• 1000 گھنٹے نمک سپرے ٹیسٹ- سطح سنکنرن سے پاک رہتی ہے (ASTM B117)۔

یہ اشارے نظریاتی نہیں ہیں۔ ہر پروڈکشن لاٹ پر ان کی باقاعدہ تصدیق کی جاتی ہے۔ عام ویلڈیڈ ٹیوبوں کے مقابلے میں جو اکثر بھڑک اٹھنے یا سخت رداس موڑنے کے دوران ناکام ہو جاتی ہیں، یہ پروڈکٹ مسلسل تباہ کن جانچ سے گزرتی ہے، جس سے ڈاون اسٹریم فیبریکیشن میں سکریپ کی شرح کم ہوتی ہے۔

میٹریل گریڈ سنکنرن مزاحمت، گرمی رواداری، اور فارمیبلٹی کا حکم دیتا ہے۔ مندرجہ ذیل جدول آٹوموٹیو اور موٹرسائیکل ایپلی کیشنز کے لیے پیش کردہ بنیادی درجات کی تفصیلات دیتا ہے۔ 304 اور 316L تقابلی مکینیکل کارکردگی کے ساتھ درخواست پر بھی دستیاب ہیں۔

گریڈ	C (≤)	سی (≤)	Mn (≤)	پی (≤)	S (≤)	کروڑ	نی (≤)	تی
409	0.08	1.00	1.00	0.045	0.045	10.5–11.75	0.50	6×C～0.70
409L	0.06	1.00	1.00	0.015	0.015	10.5–11.75	0.50	10×C–0.75
410	0.04	1.00	1.00	0.045	0.045	10.3–12.5	0.50	—

نوٹ: 304 اور 316L بھی بالترتیب معیاری 18-8 اور 16-2-2 کمپوزیشن کے ساتھ دستیاب ہیں۔

تصدیق شدہ مکینیکل پراپرٹیز - تناؤ، پیداوار، لمبائی

ہر گریڈ کو مسلسل میکانکی ردعمل کے لیے جانچا جاتا ہے۔ ذیل کی قدریں اصل پروڈکشن بیچز سے اخذ کی گئی ہیں، ادبی اوسط سے نہیں۔

گریڈ	تناؤ (MPa)	پیداوار (MPa)	لمبائی (%)	سختی (HV)
409	460	265	32	140
409L	410	235	37	123
410	365	195	22	200

گرمی کا علاج:860 ° C ± 10 ° C پر بیل فرنس اینیلنگ۔ وقفے وقفے سے سروس کا درجہ حرارت 815 ° C تک؛ 675 ° C تک مسلسل سروس یہ تھرمل استحکام براہ راست انجن کی حرارت اور بار بار تھرمل سائیکلوں کے سامنے آنے والے ایگزاسٹ اجزاء کے لیے اہم ہے۔

سرفیس مکینیکل پالش - 180# سے 800# آئینہ

سطح کی حالت سنکنرن مزاحمت اور جمالیاتی ظاہری شکل دونوں کو متاثر کرتی ہے – خاص طور پر مرئی فریم اور رول کیج ایپلی کیشنز کے لیے۔ ہماری پالش لائن سپورٹ کرتی ہے:

• روشن سطح- 180# سے 400# تک گرٹ، فعال اجزاء کے لیے ساٹن ختم۔
• آئینے کی سطح- 400# سے 800# تک، آرائشی یا نظر آنے والے حصوں کے لیے عکاس ختم۔
• پالش میکانکی طور پر کی جاتی ہے، یکساں سمت اور گہرائی کو یقینی بناتی ہے۔
• کوئی کیمیائی چمک نہیں - اصل سنکنرن مزاحمت کو برقرار رکھتا ہے اور انٹرگرانولر حملے سے بچتا ہے۔

کیمیاوی طور پر روشن شدہ ٹیوبوں کے مقابلے میں، ہماری میکانکی طور پر پالش کی گئی سطح بہتر طویل مدتی داغدار مزاحمت کی نمائش کرتی ہے اور اناج کی باؤنڈری اینچنگ کا شکار نہیں ہوتی ہے۔

طول و عرض میٹرکس – OD اور موٹائی کے امتزاج

درج ذیل سائز کی حدود باقاعدگی سے تیار کی جاتی ہیں۔ حسب ضرورت طول و عرض مختصر لیڈ ٹائمز کے ساتھ بھی تعاون یافتہ ہیں۔

او ڈی رینج (ملی میٹر)

0.5

0.6

0.7

0.8

0.9

1.0

1.2

1.5

2.0

2.5

3.0

4.0

Φ25 اور نیچے

●

●

●

●

●

●

●

●

●

●

●

●

Φ25 ~ Φ44.5

●

●

●

●

●

●

●

●

●

●

●

●

Φ44.6 ~ Φ63.5

●

●

●

●

●

●

●

●

●

●

●

●

Φ76.2 ~ Φ101.6

●

●

●

●

●

●

●

●

●

●

●

●

Φ101.6 اور اس سے اوپر

●

●

●

●

●

●

●

●

●

●

●

●

● عام طور پر دستیاب؛ دیگر مجموعوں کی درخواست پر حوالہ دیا جا سکتا ہے.

معیاری لمبائی: 6000 ملی میٹر۔ لمبائی کی حد: 3500mm-7500mm OD رینج: Φ8mm–Φ273mm۔ دیوار کی موٹائی: 0.40mm–3.5mm۔

سخت جانچ کا نظام - معیاری تقاضوں سے آگے

ہر لاٹ فارمیبلٹی اور سنکنرن مزاحمت کی تصدیق کے لیے تباہ کن اور غیر تباہ کن ٹیسٹوں سے گزرتا ہے۔ یہ طریقے ASTM A554، JIS G3446، اور GB/T 12770 معیارات کے ساتھ منسلک ہیں:

• چپٹا ٹیسٹ- نمونہ مقررہ اونچائی پر چپٹا؛ کوئی شگاف یا delamination.
• موڑنے کا ٹیسٹ- مینڈریل پر 180 ° جھکنا؛ کوئی فریکچر نہیں.
• توسیعی ٹیسٹ- مخروطی مینڈریل کی توسیع 30% OD تک؛ کوئی ٹوٹنا نہیں.
• مکینیکل خصوصیات- تناؤ، پیداوار، لمبا فی ASTM E8۔
• نمک سپرے ٹیسٹ- 1000 گھنٹے فی ASTM B117؛ سطح کی درجہ بندی 9/10 یا اس سے بہتر۔

یہ ٹیسٹ اندرون ملک کیے جاتے ہیں اور فریق ثالث کے انسپکٹرز ان کا مشاہدہ کر سکتے ہیں۔ ٹیسٹ رپورٹس ہر کھیپ کے ساتھ فراہم کی جاتی ہیں، مکمل ٹریس ایبلٹی کو یقینی بناتی ہیں۔

آٹوموٹو اور موٹر سائیکل کی پیداوار میں براہ راست ایپلی کیشنز

اس پروڈکٹ کو خاص طور پر اعلیٰ حجم کی ساخت کے لیے ڈیزائن کیا گیا ہے:

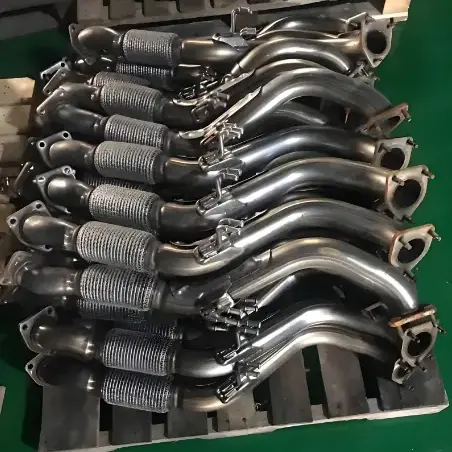

• ایگزاسٹ سسٹمز- مین پائپ، گونجنے والے، اور ٹیل پائپ - گرمی اور سنکنرن مزاحم۔
• جھٹکا جذب کرنے والے سلنڈر- ہموار اندرونی بور کے ساتھ ہائی پریشر ہائیڈرولک نلیاں۔
• اینٹی رول بارز/سوے بارز- چیسس کے استحکام کے لیے اعلی طاقت والی نلیاں۔
• موٹرسائیکل کے فریم- مسلسل دیوار کی موٹائی اور ویلڈ کی سالمیت کے ساتھ ساختی نلیاں۔

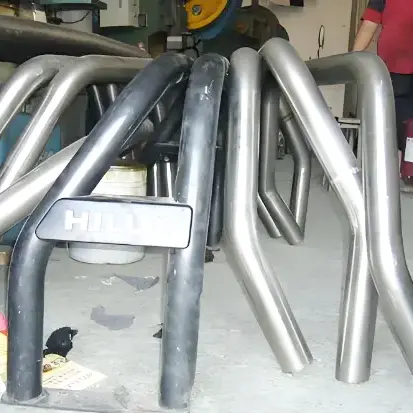

• رول پنجرے- حفاظت کے لئے اہم اجزاء جو اعلی لچک اور اثر مزاحمت کی ضرورت ہوتی ہے۔

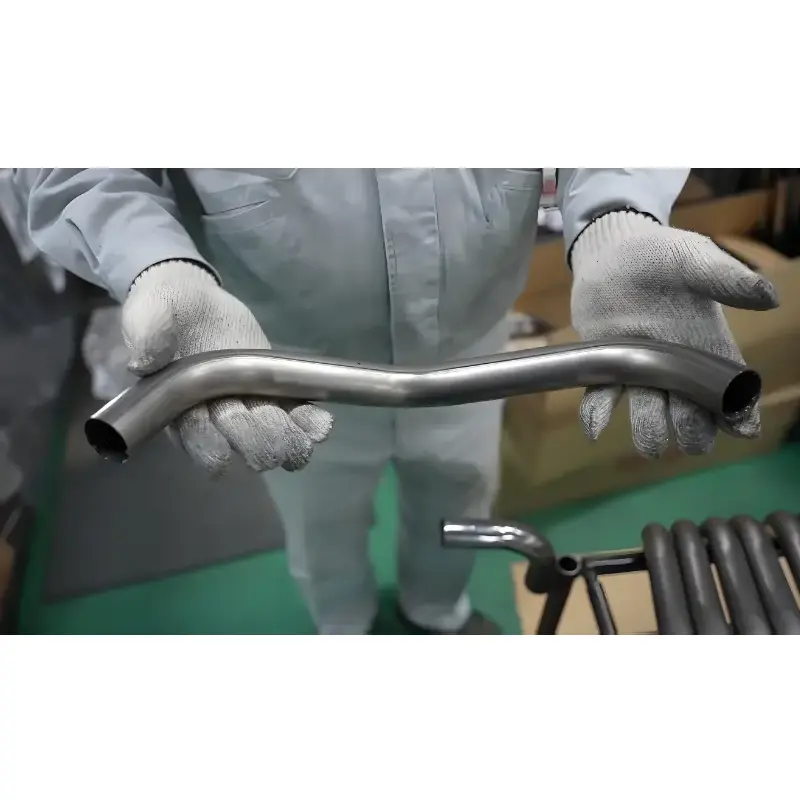

ہائی ایکسپینشن ریٹ (>30%) اور شیڈو فری ویلڈ کا امتزاج مینوفیکچررز کو پری ہیٹنگ یا انٹرمیڈیٹ اینیلنگ کے بغیر سیکنڈری آپریشنز (بھڑکنا، موڑنے، تھریڈنگ، سویجنگ) کرنے کی اجازت دیتا ہے – پیداواری لاگت اور سائیکل کے وقت کو کم کرتا ہے۔

یہ پروڈکٹ متبادل کو کیوں بہتر کرتی ہے۔

• فارمیبلٹی مارجن- توسیع>30% بمقابلہ صنعت اوسط 20-25%؛ بھڑک اٹھنے اور موڑنے میں کم مسترد۔
• ویلڈ سیون کا معیار- نائٹروجن شیلڈ + خالص ہائیڈروجن اینیلنگ ایک سیون تیار کرتی ہے جو پالش کے دوران سایہ یا آکسائڈائز نہیں کرتی ہے۔
• سنکنرن حفاظتی مارجن- 1000h سالٹ سپرے ٹیسٹ سڑک کے نمک اور مرطوب ماحول میں بھی طویل مدتی مزاحمت کو یقینی بناتا ہے۔
• سطح کی مستقل مزاجی- 180# سے 800# تک مکینیکل پالش کیمیکل اسپاٹنگ کے بغیر یکساں چمک فراہم کرتی ہے۔
• گریڈ لچک– 409, 409L, 410, 304, 316L – فیریٹک اور آسٹینیٹک دونوں ضروریات کے لیے ایک سپلائر۔
• جہتی حد– Φ8–273mm OD، 0.4–3.5mm دیوار – آٹوموٹیو نلیاں کی ضروریات کے مکمل سپیکٹرم کا احاطہ کرتی ہے۔

درآمد شدہ مساوی اشیاء کے مقابلے میں، یہ پروڈکٹ موازنہ یا اعلیٰ مکینیکل ٹیسٹ کے نتائج پیش کرتا ہے، جس میں لیڈ ٹائم کم اور پروڈکشن ٹیم کی طرف سے براہ راست تکنیکی مدد ملتی ہے۔

تکنیکی سوالات - آٹوموٹو اور موٹر سائیکل نلیاں

عملی طور پر "شیڈو فری ویلڈ" کا کیا مطلب ہے؟

پالش کرنے کے بعد، ویلڈ سیون بصری طور پر ناقابل شناخت ہے - کوئی رنگت، کوئی نالی، اور کوئی اناج کی باؤنڈری اینچنگ نہیں۔

کیا اس نلکی کو دوسرے اجزاء میں ویلڈیڈ کیا جا سکتا ہے؟

ہاں - TIG، MIG، یا لیزر ویلڈنگ مطابقت رکھتی ہے۔ نائٹروجن شیلڈ پرائمری ویلڈ ثانوی شمولیت کے ساتھ میٹالرجیکل مطابقت کو یقینی بناتا ہے۔

کیا 1000h سالٹ سپرے ٹیسٹ پالش شدہ یا غیر پولش نمونوں پر کیا جاتا ہے؟

پالش شدہ نمونوں پر (آئینے کی تکمیل)، حقیقی اختتامی استعمال کی سطح کی حالت کی نقالی۔

دستیاب زیادہ سے زیادہ لمبائی کیا ہے؟

عام طور پر 6000 ملی میٹر سیدھی لمبائی؛ اپنی مرضی کی لمبائی 3500mm سے 7500mm تک دستیاب ہے۔

شپنگ کے دوران سطح کے نقصان کو روکنے کے لیے پروڈکٹ کو کس طرح پیک کیا جاتا ہے؟

ہر ٹیوب کو کرافٹ پیپر کے ساتھ جوڑا جاتا ہے، پی ای فوم کے ساتھ بنڈل کیا جاتا ہے، اور کریٹنگ سے پہلے نمی کی رکاوٹ والی فلم میں لپیٹا جاتا ہے۔

کیا یہ مصنوعات OEM معیار کی ضروریات کو پورا کرتی ہے؟

ہاں - پروڈکٹ ٹائر 1 آٹوموٹیو سپلائرز کو باقاعدگی سے فراہم کی جاتی ہے اور ASTM A554، JIS G3446، اور GB/T 12770 معیارات پر پورا اترتی ہے یا اس سے تجاوز کرتی ہے۔

پیداواری ماحولیات اور منظوری

• ISO9001 (معیار)، ISO14001 (ماحولیاتی)، ISO45001 (پیشہ ورانہ صحت) تصدیق شدہ۔
• ISO13485 (طبی آلات) – اعلیٰ طہارت کی مختلف حالتوں کے لیے قابل اطلاق۔
• "نیشنل ہائی ٹیک انٹرپرائز" اور "اسپیشلائزڈ، ریفائنڈ، منفرد اور نیو لٹل جائنٹ" عہدہ۔
• OES سپیکٹرومیٹر اور یونیورسل ٹیسٹنگ مشین کے ساتھ اندرون خانہ میٹالرجیکل لیب۔
• تمام پروڈکشن ڈیٹا - بشمول اینیلنگ ٹمپریچر، ویلڈنگ کرنٹ، اور پولش اسپیڈ - ریکارڈ کیا جاتا ہے اور 10 سال تک برقرار رکھا جاتا ہے۔

یہ بنیادی ڈھانچہ اس بات کو یقینی بناتا ہے کہ آٹوموبائل موٹرسائیکل سٹینلیس سٹیل پائپ کی ہر کھیپ کو کنفرمنس کے دستاویزی ثبوت کے ساتھ کنٹرول شدہ حالات میں تیار کیا جائے۔

لائف سائیکل کے تحفظات - مواد اور پروسیسنگ کی کارکردگی

• زیادہ فارمیبلٹی سٹیمپنگ، موڑنے اور بھڑکنے کے دوران سکریپ کو کم کر دیتی ہے – 5% مواد کی بچت۔
• روشن اینیلنگ اچار کو ختم کرتی ہے، کیمیائی فضلہ اور پانی کی کھپت کو کم کرتی ہے۔
• 409/409L گریڈ کم نکل کا مواد پیش کرتے ہیں، قیمت میں استحکام اور سپلائی چین سیکیورٹی فراہم کرتے ہیں۔
• 100% ری سائیکل - معیاری سٹینلیس سٹیل ری سائیکلنگ اسٹریمز کے ساتھ ہم آہنگ۔
• مسلسل دیوار کی موٹائی OEM پروڈکشن لائنوں کے لیے متوقع وزن اور مواد کے استعمال کو یقینی بناتی ہے۔

یہ عوامل پروڈکٹ کے معیار یا پائیداری پر سمجھوتہ کیے بغیر، آٹوموٹو اور موٹر سائیکل پروڈیوسرز کے لیے کل مینوفیکچرنگ لاگت میں حصہ ڈالتے ہیں۔

آٹوموٹو اور موٹرسائیکل کی پیداوار کا مطالبہ کرنے کے لیے قابل اعتماد فراہمی

میٹالرجیکل تجربے کے 25 سال سے زیادہ کے ساتھ، ہم نے مشینی مضبوطی اور سنکنرن مزاحمت کی دوہری ضروریات کو پورا کرنے کے لیے آٹوموبائل موٹر سائیکل سٹینلیس سٹیل پائپ کی تیاری کو بہتر بنایا ہے۔ ہماری اندرون خانہ جانچ – جس میں توسیع، چپٹا، موڑنے، اور نمک کا سپرے شامل ہے – اس بات کی تصدیق کرتا ہے کہ یہ پروڈکٹ ایگزاسٹ سسٹمز، جھٹکا جذب کرنے والوں، فریموں اور رول کیجز کے لیے درکار تصریحات کو مسلسل پورا کرتا ہے یا اس سے تجاوز کرتا ہے۔

شوانگسن پائپ انڈسٹریصحت سے متعلق سٹینلیس سٹیل نلیاں کے لیے عالمی سطح پر تسلیم شدہ چینی برانڈ بنانے کے لیے وقف ہے۔ ہماری جدید ویلڈنگ ٹیکنالوجی، خالص ہائیڈروجن اینیلنگ، اور سخت کوالٹی کنٹرول کا امتزاج اس بات کو یقینی بناتا ہے کہ نلیاں کی ہر لمبائی حقیقی دنیا کی آٹوموٹیو اور موٹر سائیکل مینوفیکچرنگ میں قابل اعتماد کارکردگی فراہم کرتی ہے۔ ان منصوبوں کے لیے جو فارمیبلٹی، سنکنرن مزاحمت، اور مسلسل ویلڈ کوالٹی کا مطالبہ کرتے ہیں، یہ پروڈکٹ لائن معیار اور قدر میں ایک بینچ مارک کی نمائندگی کرتی ہے۔

- شوانگسن: نقل و حرکت اور استحکام کے لیے درست نلیاں۔ -
